Cable de fibra óptica plano para exteriores diseñado para aplicaciones de drop y despliegue aéreo en redes de telecomunicaciones. Construcción con fibra monomodo ITU-T G.657A2 de alto rendimiento, optimizada para instalaciones con curvaturas pronunciadas gracias a su baja pérdida por flexión. La arquitectura incorpora miembro de resistencia en FRP (Fibra de Vidrio Reforzada con Polímero) dual de 2×0.50 mm y alambre mensajero de acero fosfatado de 1.0 mm para soporte estructural en tramos aéreos. La cubierta exterior en material LSZH (bajo humo y cero halógenos) proporciona retardancia a la llama y seguridad en caso de incendio. Cumple con estándares internacionales IEC 60794-4 para cables ópticos aéreos y está diseñado para soportar cargas de tensión de 600N a corto plazo y 300N a largo plazo, con resistencia a aplastamiento de 2200N/10cm en instalación. Aplicaciones profesionales incluyen despliegue FTTH (Fiber to the Home), redes de acceso de banda ancha, y distribución óptica en entornos urbanos y rurales.
Características Generales
-
Tipo de fibra: Monomodo ITU-T G.657A2
-
Número de fibras: 1 fibra
-
Color de fibra: Azul
-
Miembro de resistencia: FRP 2×0.50 mm
-
Alambre mensajero: Acero fosfatado 1.0 mm
-
Cubierta: LSZH (bajo humo, cero halógenos), color negro
-
Radio de curvatura mínimo dinámico: 30 mm
-
Diámetro del cable (nominal): 2.0 (±0.1) mm × 5.0 (±0.2) mm
-
Peso aproximado: 20 kg/km
-
Longitud estándar: 2000 m por carrete
-
Empaque: Carrete de madera en caja de cartón individual
Características Ópticas de la Fibra
-
Material de la fibra: Sílice dopada
-
Diámetro de campo modal @1310nm: 8.6±0.4 μm
-
Diámetro del revestimiento: 125±0.7 μm
-
No-circularidad del revestimiento: ≤0.5%
-
Error de concentricidad núcleo/revestimiento: ≤0.5 μm
-
Diámetro del recubrimiento: 245±5 μm
-
Longitud de onda de corte del cable (λcc): <1260 nm
-
Atenuación @1310nm: ≤0.36 dB/km
-
Atenuación @1550nm: ≤0.22 dB/km
-
Longitud de onda de dispersión cero: 1300~1322 nm
-
Pendiente de dispersión cero: ≤0.091 ps/(nm²·km)
-
Dispersión cromática @1285~1330nm: ≤3.5 ps/(nm·km)
-
Dispersión cromática @1550nm: ≤18.0 ps/(nm·km)
-
Esfuerzo de prueba mínimo: ≥0.69 GPa, 1%
-
Coeficiente de fatiga (n): ≥20
Pérdida por Flexión y Mecánicas
-
Pérdida por flexión 7.5mm ø, 1 vuelta @1550nm: ≤0.4 dB/km
-
Pérdida por flexión 7.5mm ø, 1 vuelta @1625nm: ≤0.8 dB/km
-
Pérdida por flexión 10mm ø, 1 vuelta @1550nm: ≤0.1 dB/km
-
Pérdida por flexión 10mm ø, 1 vuelta @1625nm: ≤0.2 dB/km
-
Pérdida por flexión 15mm ø, 15 vueltas @1550nm: ≤0.03 dB/km
-
Pérdida por flexión 15mm ø, 15 vueltas @1625nm: ≤0.1 dB/km
-
Resistencia a aplastamiento (instalación): 2200 N/10 cm
-
Resistencia a aplastamiento (operación): 1000 N/10 cm
-
Carga de tensión máxima (corto plazo): 600 N
-
Carga de tensión máxima (largo plazo): 300 N
Pruebas de Rendimiento
-
Resistencia a la tracción (IEC 60794-1-E1): Carga: 600N, duración: 1 min, cambio de pérdida ≤0.04 dB @1550nm, sin daño en cubierta ni elementos internos
-
Prueba de aplastamiento (IEC 60794-1-E3): Placa 100×100mm, duración: 1 min, cambio de pérdida ≤0.04 dB @1550nm, sin daño en cubierta ni elementos internos
-
Prueba de impacto (IEC 60794-1-E4): Radio: 12.5mm, carga: 1J, 3 puntos de impacto, 1 impacto por punto, cambio de pérdida ≤0.1 dB @1550nm, sin daño en cubierta ni elementos internos
-
Prueba de flexión repetida (IEC 60794-1-E6): Radio de curvatura: diámetro del cable, 30 ciclos, cambio de pérdida ≤0.1 dB @1550nm, sin daño en cubierta ni elementos internos
-
Prueba de torsión (IEC 60794-1-E7): Longitud: 2m, carga: 20N, ángulo de torsión: ±180°, 5 ciclos, cambio de pérdida ≤0.1 dB @1550nm, sin daño en cubierta ni elementos internos
-
Prueba de curvatura (IEC 60794-1-E11A): Radio del mandril: 30r, 4 vueltas, 3 ciclos, cambio de pérdida ≤0.1 dB @1550nm, sin daño en cubierta ni elementos internos
Estándares y Certificaciones
-
ISO 9001: Sistemas de Gestión de Calidad
-
ISO 14001: Sistemas de Gestión Ambiental
-
IEC 60793-1: Fibra óptica Parte 1: Especificaciones genéricas
-
IEC 60793-2: Fibra óptica Parte 2: Especificaciones de producto
-
IEC 60794-4: Cables de fibra óptica – Parte 4: Especificación seccional – Cables ópticos aéreos a lo largo de líneas eléctricas
-
IEC 60794-1-2: Cables de fibra óptica Parte 1-2: Especificación genérica, procedimientos básicos de prueba
-
EIA/RS-359: Código de color de cables de fibra óptica
-
ITU-T G.650: Definición y métodos de prueba para parámetros relevantes de fibras monomodo
-
ITU-T G.657A2: Características de cable de fibra óptica monomodo
-
ITU-T G.655: Características de fibra óptica monomodo de dispersión desplazada no nula
Contenido del Paquete

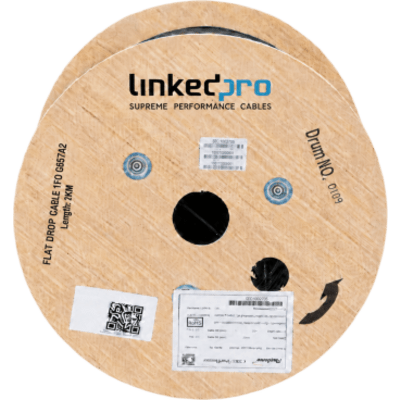

- Cable en carrete de madera
- Caja de cartón individual de protección
- Extremos del cable asegurados al carrete para prevención de aflojamiento
*Longitud estándar: 1000 metros por carrete. Los extremos del cable se aseguran firmemente al carrete para evitar que el cable se afloje durante el transporte o las operaciones de colocación.
