Descripción

Cable de fibra óptica de caída redondo (round drop cable) con una sola fibra monomodo ITU-T G.657A2, diseñado para aplicaciones aéreas y en ducto. La estructura incorpora un buffer ajustado de material LSZH (libre de halógenos y baja emisión de humos) con reforzamiento de hilos de aramida para protección mecánica y resistencia a la tracción. La fibra óptica monomodo G.657A2 ofrece atenuación máxima de 0.36 dB/km a 1310 nm y 0.22 dB/km a 1550 nm, con excelente resistencia a pérdidas por curvatura en radios reducidos, cumpliendo con las recomendaciones ITU-T G.652 y G.657A2. El cable está optimizado para despliegues FTTH (Fiber to the Home) y redes de acceso, con diámetro exterior de 3.0 mm y peso de 8.0 kg/km, operando en un rango de temperatura de -30°C a +65°C. La cubierta exterior LSZH de color negro proporciona protección ambiental y cumplimiento con estándares de seguridad contra incendios.

Características Generales

Tipo de cable: Round Drop Cable (cable de caída redondo)
Fibras: 1 fibra monomodo
Tipo de fibra: ITU-T G.657A2 (Single Mode)
Material de la fibra: Sílice dopada (Doped silica)
Aplicación: Aérea / Ducto (Aerial/Duct)
Vida útil: 20 años
Color de la fibra: Azul (Blue)
Color de la cubierta: Negro (Black)

Características Ópticas

Diámetro del campo modal @1310nm: 8.6 ± 0.4 µm
Diámetro del revestimiento (cladding): 125 ± 0.7 µm
No-circularidad del revestimiento: ≤ 0.5%
Error de concentricidad núcleo/revestimiento: ≤ 0.5 µm
Diámetro del recubrimiento (coating): 245 ± 5 µm
Longitud de onda de corte del cable (λcc): < 1260 nm
Atenuación @1310nm: ≤ 0.36 dB/km
Atenuación @1550nm: ≤ 0.22 dB/km
Longitud de onda de dispersión cero: 1300 ~ 1322 nm
Pendiente de dispersión cero: ≤ 0.091 ps/(nm²·km)
Dispersión cromática @1285~1330nm: ≤ 3.5 ps/(nm·km)
Dispersión cromática @1550nm: ≤ 18.0 ps/(nm·km)
Esfuerzo de prueba mínimo: ≥ 0.69 GPa, 1%
Coeficiente de fatiga (n): ≥ 20

Pérdidas por Curvatura

7.5 mm diámetro, 1 vuelta @1550nm: ≤ 0.5 dB/km
7.5 mm diámetro, 1 vuelta @1625nm: ≤ 1.0 dB/km
10 mm diámetro, 1 vuelta @1550nm: ≤ 0.1 dB/km
10 mm diámetro, 1 vuelta @1625nm: ≤ 0.2 dB/km
15 mm diámetro, 15 vueltas @1550nm: ≤ 0.03 dB/km
15 mm diámetro, 15 vueltas @1625nm: ≤ 0.1 dB/km

Estructura del Cable

Fibra: 1 núcleo, G657A2
Buffer ajustado (Tight buffered): LSZH, color Azul, Diámetro: 0.90 ± 0.05 µm
Elemento de refuerzo: Hilo de aramida (Aramid yarn)
Cubierta (Jacket): Material LSZH, color Negro
Diámetro del cable: 3.0 ± 0.1 mm
Espesor de la vaina: 0.55 ± 0.15 mm
Peso del cable: 8.0 ± 1.0 kg/km

Mecánicas y Ambientales

Tensión máxima (MAT): 700 N
Resistencia a aplastamiento: 220 N/10 cm
Temperatura de operación: -30°C ~ +65°C

Pruebas y Estándares

Resistencia a la tracción: IEC 60794-1-E1 (Carga: 55 m, tiempo de carga: 10 min, cambio de pérdida ≤ 0.1 dB @1550nm, sin daño a cubierta ni elementos internos)
Prueba de aplastamiento: IEC 60794-1-E3 (Carga: 2200 N, placa: 100×100 mm, tiempo de carga: 5 min, cambio de pérdida ≤ 0.1 dB @1550nm, sin daño a cubierta ni elementos internos)
Prueba de impacto: IEC 60794-1-E4 (Radio: 12.5 mm, carga de impacto: 1 J, altura de impacto: 1 m, 3 puntos, 5 veces por ciclo, cambio de pérdida ≤ 0.1 dB @1550nm, sin daño a cubierta ni elementos internos)
Flexión repetida: IEC 60794-1-E11A (Carga: 20 × diámetro del cable, N° de ciclos: 30, L = 1.0 m, cambio de pérdida ≤ 0.1 dB @1550nm, sin daño a cubierta ni elementos internos)
Torsión: IEC 60794-1-E7 (Longitud de prueba: 2 m, carga: 20 N, ángulo de torsión: ±180°, N° de ciclos: 10, cambio de pérdida ≤ 0.1 dB @1550nm, sin daño a cubierta ni elementos internos)
Penetración de agua: IEC 60794-1-2-F5 (Temperatura: 20 ± 5°C, longitud de cable: 3 m, altura de agua: 1 m, duración: 24 h, sin penetración de agua)
Ciclado de temperatura: IEC 60794-1-F1 (Pasos de temperatura: +20°C → -20°C → +65°C → +20°C, 12 h por paso, N° de ciclos: 2, cambio de pérdida ≤ 0.1 dB @1550nm, sin daño a cubierta ni elementos internos)

Empaque y Marcado

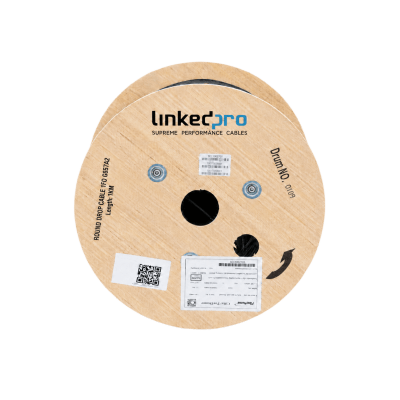

Tipo de empaque: En cartón, bobinado en carrete de madera
Longitudes estándar: 1,000 m o 2,000 m
Fijación de extremos: Los extremos del cable se aseguran firmemente al carrete para evitar aflojamiento en tránsito o durante operaciones de instalación
Embalaje individual: Cada carrete se embala en caja de cartón individual

Estándares de Referencia

ISO 9001 - Quality Management Systems
ISO 14001 - Environmental Management Systems
IEC 60793-1 - Optical fiber Part 1: Generic specifications
IEC 60793-2 - Optical fiber Part 2: Product specifications
IEC 60794-4 - Aerial optical cables along electrical power lines
IEC 60794-1-2 - Basic optical cable test procedures
EIA/RS-359 - Color code of fiber optic cables
ITU-T G.650 - Definition and test methods for single-mode fibers
ITU-T G.652 - Characteristics of single-mode optical fiber cable
ITU-T G.655 - Characteristics of non-zero dispersion shifted single-mode optical fiber cable
