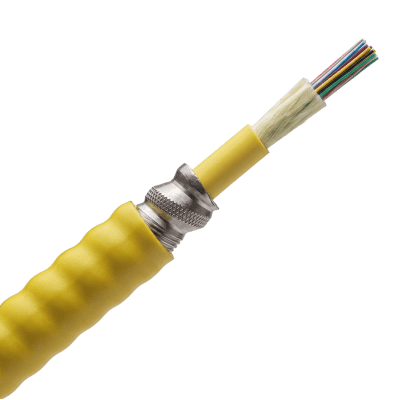

Cable de Fibra Óptica de 12 Hilos, Monomodo OS2, Interior, Armada, Tight Buffered 900um, OFCR (Riser), Precio Por Metro

Name: Cable de Fibra Óptica de 12 Hilos, Monomodo OS2, Interior, Armada, Tight Buffered 900um, OFCR (Riser), Precio Por Metro
Brand: PANDUIT
SKU: 51806518706474
Availability: InStock

PANDUIT

Acceder a mi cuenta

Garantía de pagos seguros

Formatos de pago Fibralink - garantía segura

Descripción

El cable de fibra óptica Panduit Opti-Core de distribución con blindaje entrelazado de aluminio para interiores constituye una solución integral de extremo a extremo, diseñada para satisfacer las demandas actuales de datos y los requerimientos de red más avanzados del futuro. Su armadura de aluminio entrelazado (interlocking aluminum armor) elimina la necesidad de ductos internos o conduit, proporcionando una vía resistente al aplastamiento de menor sección transversal que mejora la flexibilidad de diseño y reduce el costo total instalado. Disponible en versiones para riser (OFCR) y plenum (OFCP), este cable incorpora fibra monomodo ITU-T G.652.D y fibra multimodo optimizada para láser en grados OM3, OM4 y OM5, con capacidades de 6 a 144 fibras. Cumple con los estándares UL-1666, NFPA 262, ANSI/ICEA S-83-596, CSA 22.2 y Telcordia GR-409, siendo además RoHS compliant, lo que lo posiciona como una opción técnica robusta para backbones intra-edificio, backbones de edificio e instalaciones horizontales en entornos adversos.

Características Generales

Tipo de Cable: Fibra óptica distribución, blindaje entrelazado de aluminio para interiores
Serie: Opti-Core
Tipos de Fibra: Singlemode (ITU-T G.652.D), Multimodo OM3, OM4, OM5
Conteo de Fibras: 6, 12, 24, 48, 72, 96, 144 fibras
Clasificación de Flama: Riser (OFCR)
Construcción Interior: Chaqueta interna de PVC
Chaqueta Exterior: PVC (Riser) o PVDF (Plenum)
Color de Chaqueta: Amarillo (Singlemode), Aqua (OM3 y OM4), Verde Lima (OM5)
Blindaje: Armadura de aluminio entrelazado (interlocking aluminum armor)
Aplicaciones: Backbone intra-edificio, backbone de edificio, instalaciones horizontales, entornos adversos
Cumplimiento RoHS: Sí
Estándares: UL-1666, NFPA 262, ANSI/ICEA S-83-596, CSA 22.2, Telcordia GR-409

Propiedades Mecánicas

Riser (OFCR)

Resistencia a la Tensión (<12 fibras): Instalación: 150 lbs (667 N) / Largo plazo: 450 lbs (200 N)
Resistencia a la Tensión (>12 fibras): Instalación: 300 lbs (1335 N) / Largo plazo: 90 lbs (400 N)
Resistencia a la Compresión (Aplastamiento): 250 lb/pulgada
Impacto: 3 impactos a 8.83 N·m
Temp. Almacenamiento: -40°F a +185°F (-40°C a 85°C)
Temp. Operación: -40°F a +167°F (-40°C a 75°C)
Temp. Instalación: -4°F a +140°F (-20°C a 60°C)

Plenum (OFCP)

Resistencia a la Tensión (<12 fibras): Instalación: 100 lbs (440 N) / Largo plazo: 30 lbs (132 N)
Resistencia a la Tensión (>12 fibras): Instalación: 150 lbs (667 N) / Largo plazo: 40 lbs (200 N)
Temp. Almacenamiento: -40°F a 185°F (-40°C a 85°C)
Temp. Operación: -40°F a 167°F (-40°C a 75°C)
Temp. Instalación: 32°F a 140°F (0°C a 60°C)

Propiedades Físicas – Riser

Fibras	Ø Cable (in)	Radio Curv. LP (in)	Radio Curv. Inst. (in)	Peso (lbs/kft)
6	0.56	5.6	11.2	132
12	0.59	5.9	11.8	146
24	0.63	6.3	12.6	161
48	0.96	9.6	19.2	381

LP = Largo Plazo / Inst. = Instalación

Propiedades Físicas – Plenum

Fibras	Ø Cable (in)	Radio Curv. LP (in)	Radio Curv. Inst. (in)	Peso (lbs/kft)
6	0.47	4.7	9.4	87.0
12	0.51	5.1	10.2	95
24	0.73	7.3	14.6	167
48	0.94	8.1	16.2	370
72	1.05	9.4	21.3	502
96	1.18	10.9	21.8	642
144	1.22	12.2	24.4	715

LP = Largo Plazo / Inst. = Instalación

Propiedades Ópticas – Atenuación Máxima (Cableado)

Singlemode (ITU-T G.652.D): 0.70 dB/km @ 1310 nm / 0.70 dB/km @ 1550 nm
Multimodo OM3: 3.0 dB/km @ 850 nm / 1.5 dB/km @ 1300 nm
Multimodo OM4: 3.0 dB/km @ 850 nm / 1.5 dB/km @ 1300 nm
Multimodo OM5: 3.0 dB/km @ 850 nm / 1.5 dB/km @ 1300 nm

*Fibra optimizada para láser en todas las variantes multimodo. OM5 disponible solo en versión Plenum, hasta 24 fibras.

Código de Color de Fibras

#	Color	#	Color
1	Azul (Blue)	7	Rojo (Red)
2	Naranja (Orange)	8	Negro (Black)
3	Verde (Green)	9	Amarillo (Yellow)
4	Café (Brown)	10	Violeta (Violet)
5	Gris (Slate)	11	Rosa (Rose)
6	Blanco (White)	12	Aqua (Aqua)
